Az első paneltől a teljes házig
Napelemes rendszer lépésről lépésre
Minimális, valóban használható indulás most; 24/12/5 V-os DC rendszer az elektronikának; később 230 V-os, teljes házas hibrid rendszer.
Fogyasztási adatok: 2025. július–2026. június • árak: 2026. augusztus

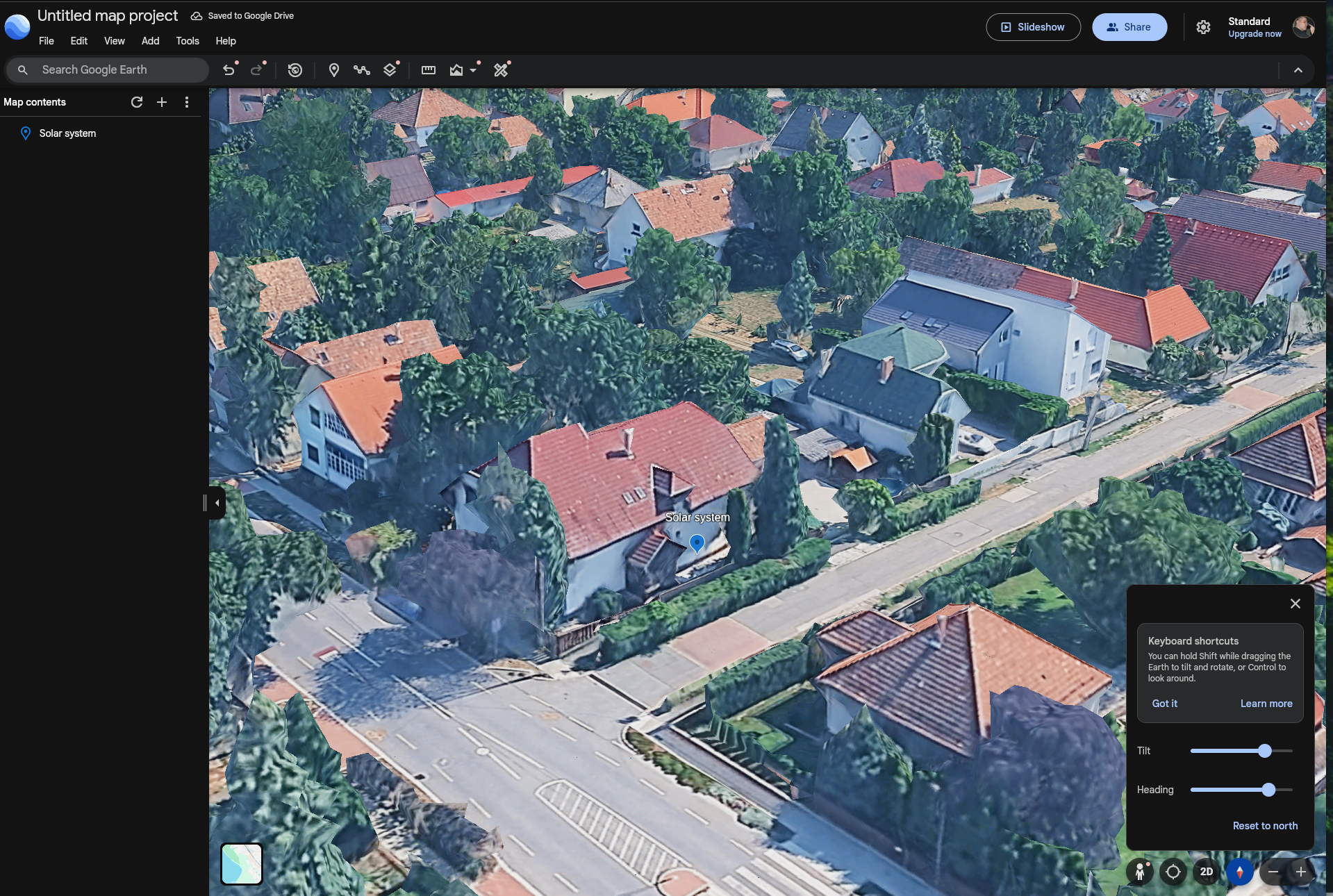

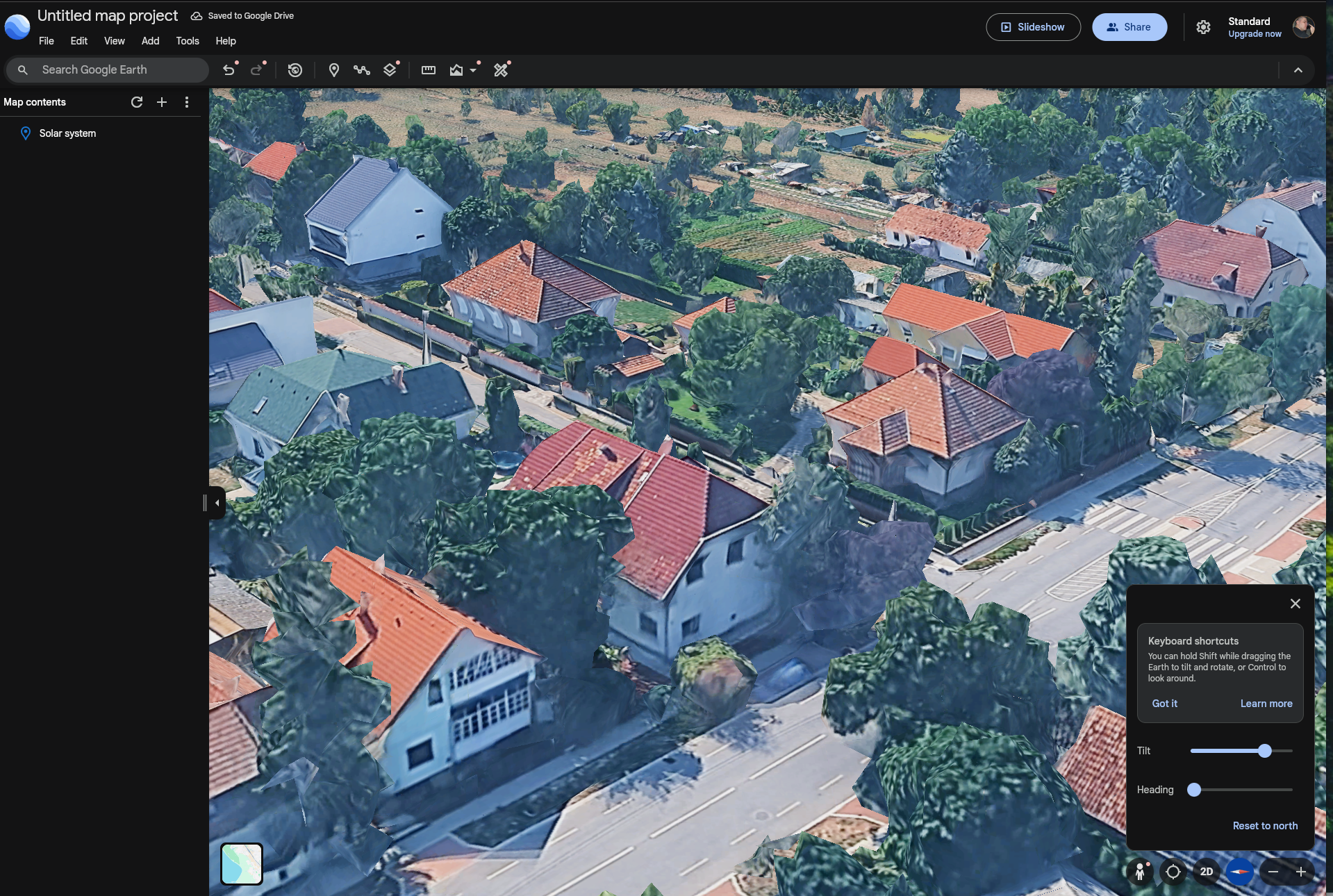

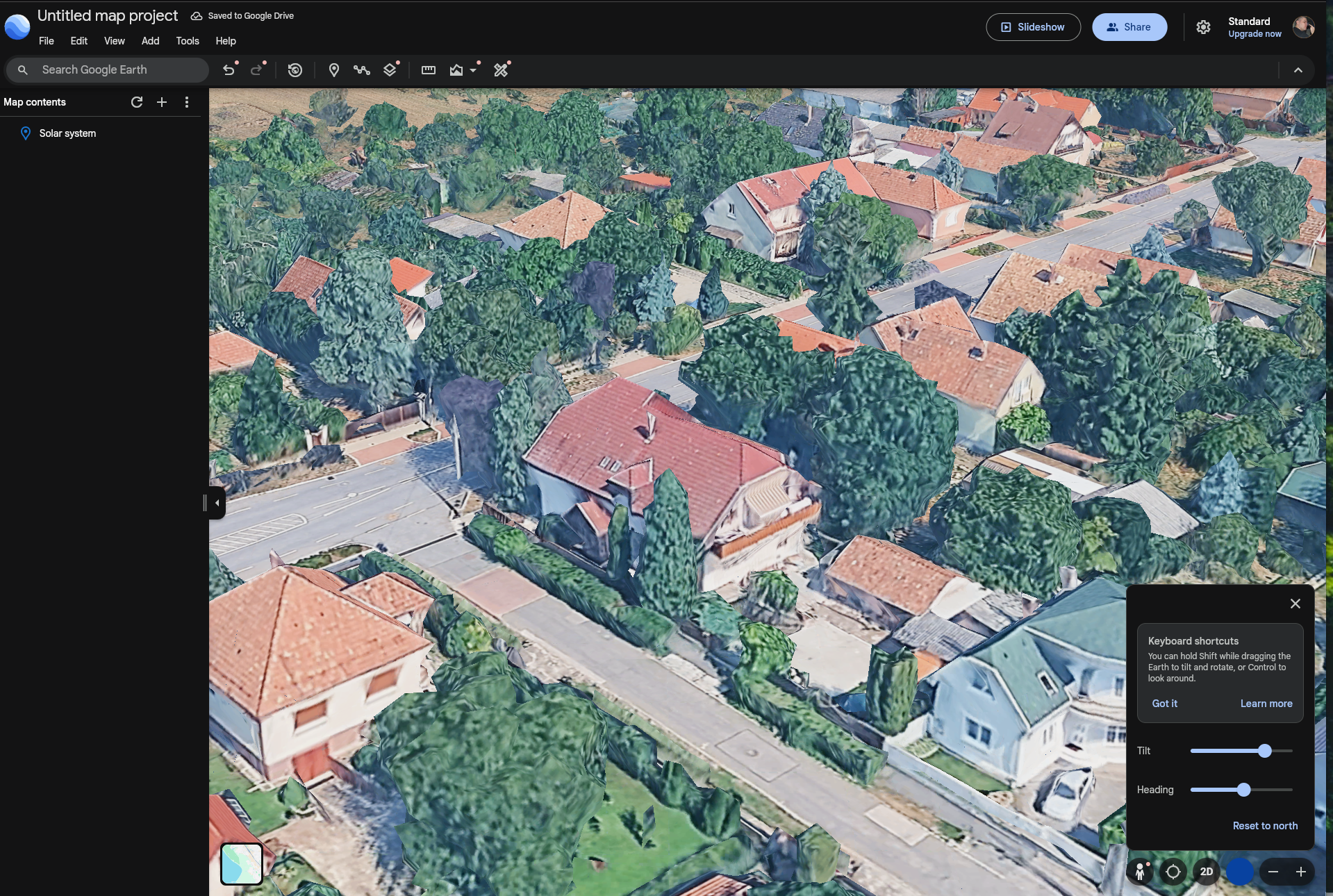

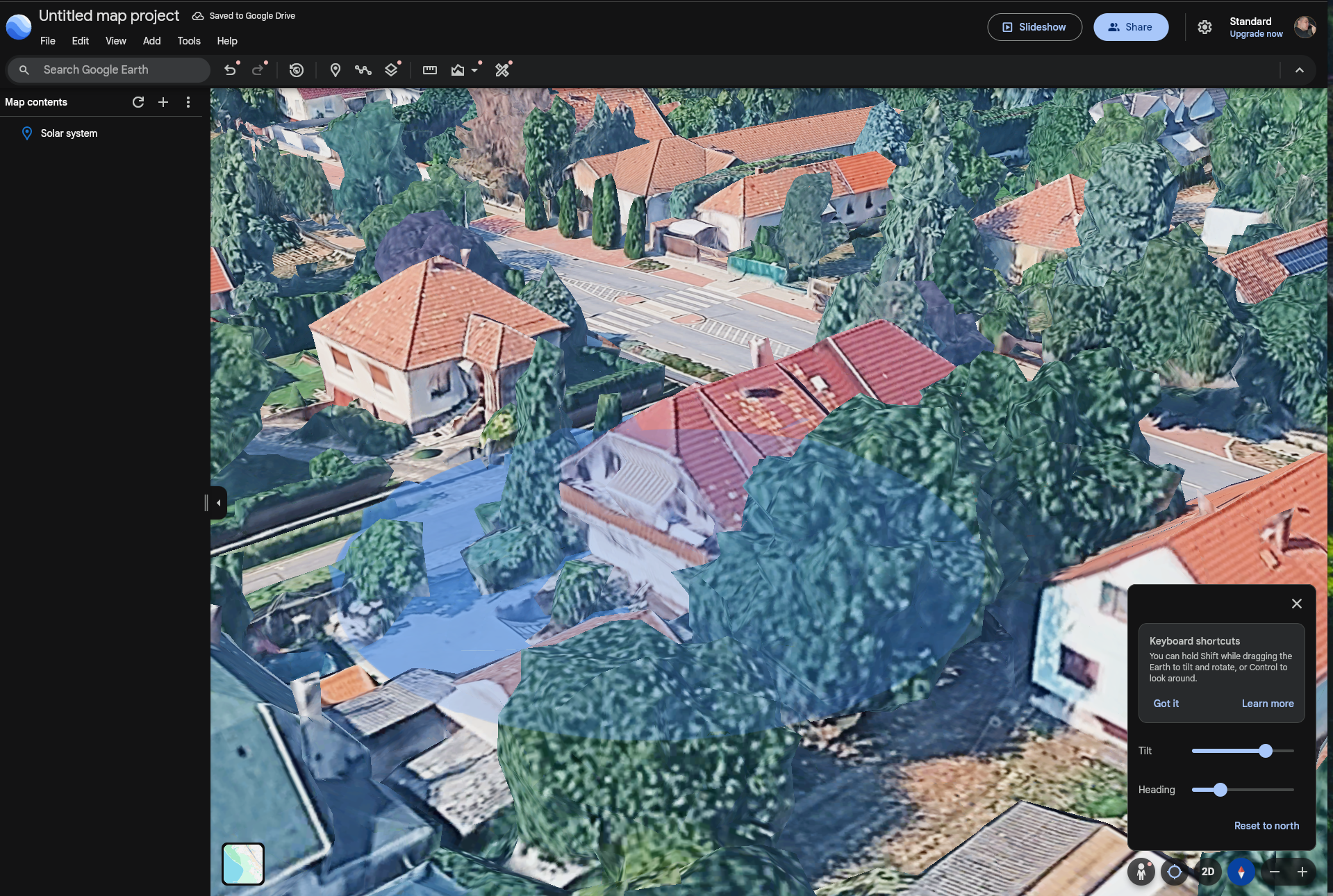

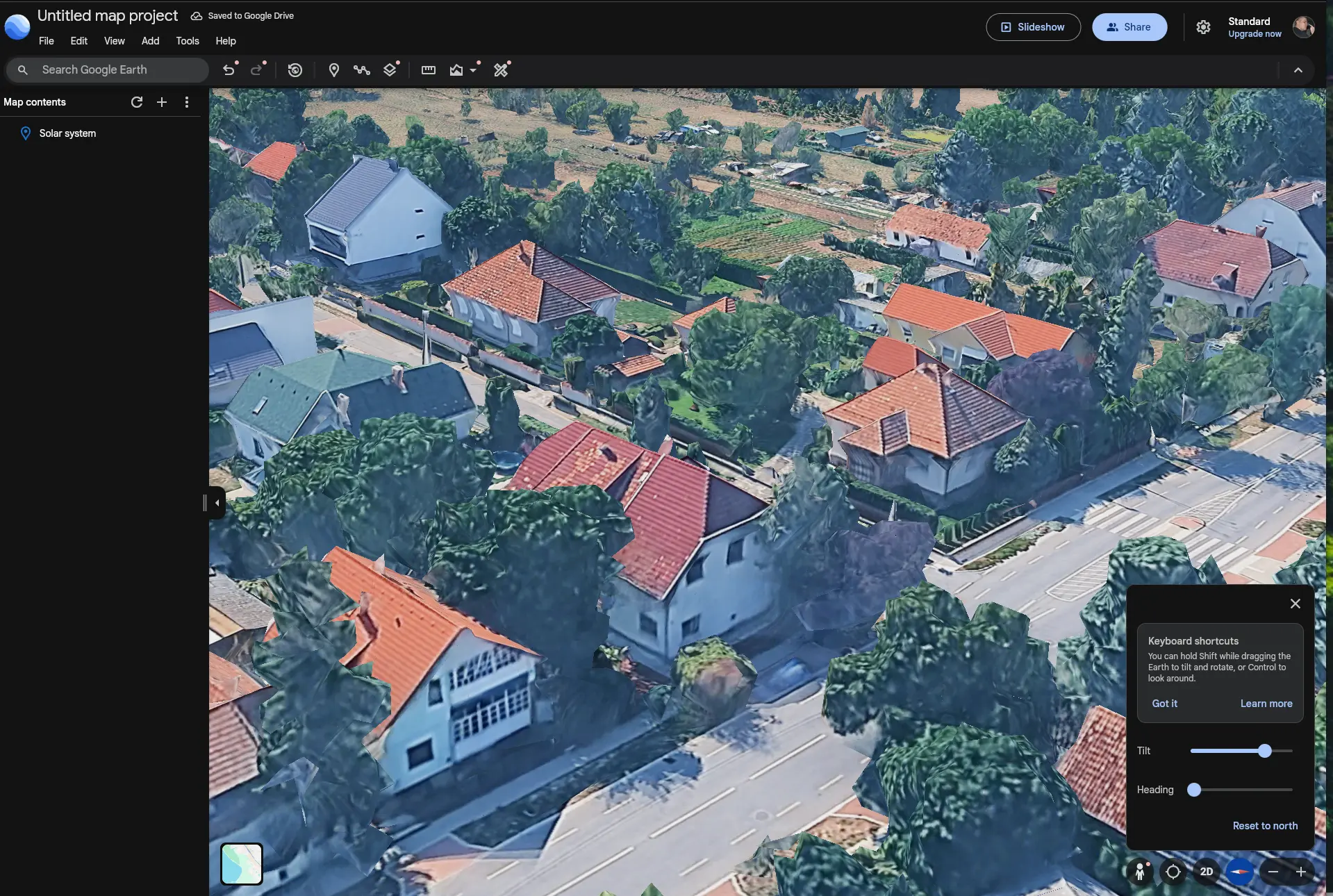

Helyszíni koncepció · két külön lakás
Tető fent, központ a pincében
A házban két lakószint és két külön szolgáltatói mérő van. A projekt jelenlegi fogyasztási adatai, számlái és nappali-leltára kizárólag a felső lakáshoz tartoznak. A Google Earth-kép alapján sűrű növényzet veszi körül a házat, ezért az árnyékolás helyszíni felmérése elsődleges.
+8–9 m
Tető és padlás
Panelek és UV-álló PV-kábel. Akkumulátor és inverter ne kerüljön ide: nyáron 50–70 °C is lehet.
kb. +3 m
Felső lakás · saját család
Külön szolgáltatói mérő. Ide tartoznak a feldolgozott számlák, az emeleti nappali és az első 12/5 V-os szobai ágak.
±0 m
Alsó lakás · másik család
Külön szolgáltatói mérő és külön elszámolás. Fogyasztói még nincsenek a jelenlegi leltárban.
−3 m
Száraz pince
Lehetséges gépészeti hely az MPPT, DC-elosztó, inverter és akkumulátor számára. A fizikai közös helyiség nem kapcsolja össze a két mérőt: minden AC- és DC-ág tulajdonosa, mérése és védelme legyen egyértelmű.
A 11–12 m szintkülönbséghez hozzáadódik a tetőn és falban vezetett szakasz.
Túl nagy esés; 10 mm² kb. 3,5%, 16 mm² kb. 2,2%.
A magasabb, kb. 61,6 V-os Vmp miatt a pince már jól elérhető.
Több száz voltos stringnél ez a távolság szokványos, pontos méretezéssel.
Kiindulópont: a felső lakás valódi számlái
A felső lakás évi közel 6 MWh fogyasztása
A projektmappában található 12 teljes havi A1 számla a felső lakás külön szolgáltatói mérőjéhez tartozik. Az alsó lakás fogyasztása nincs benne; név, cím, azonosító és mérőszám nem jelenik meg az oldalon.
Havi fogyasztás kilowattórában: 2025. július 479, augusztus 468, szeptember 432, október 422, november 494, december 578; 2026. január 530, február 505, március 560, április 468, május 519, június 474.
479júl.
468aug.
432szept.
422okt.
494nov.
578dec.
530jan.
505febr.
560márc.
468ápr.
519máj.
474jún.
Villanyóra-adatok saját megtekintése
A felső lakás SX601 mérőjén hozzáférhető a P1 port
A fotókon két külön Sanxing okosmérő látható. A számlán szereplő mérőazonosító helyi összevetése alapján – az azonosító közzététele nélkül – a felső lakáshoz a jobb oldali SX601/S12U16 egyfázisú mérő tartozik. A bal oldali SX631/S34U18 háromfázisú mérő a másik lakásé. Mindkettő RJ12-es P1 aljzata a kis külön fedél mögött látható és a fotók alapján plombabontás nélkül hozzáférhető.
- Felső lakás: Sanxing SX601/S12U16, egy fázis, 230 V, a fotón 5(80) A mérőnévleges tartomány és külön C25 kismegszakító látszik. A szerződött teljesítményt a hálózati szerződésből még ellenőrizni kell.
- Alsó lakás: Sanxing SX631/S34U18, három fázis, 3×230/400 V; külön szolgáltatói mérő és P1 port.
- Szolgáltatói antenna: a jobb oldali fekete pálcaantenna a távleolvasási 2G/4G/IoT kapcsolat része, nem otthoni Wi‑Fi. Nem párosítjuk, nem állítjuk és nem bontjuk meg.
- Helyi adat: a P1 port a mérőtől a felhasználó felé egyirányú adatkapcsolatot ad; a szolgáltatói tájékoztató szerint 10 másodperces frissítésre konfigurálható.
- Csatlakozás: az SX601-hez RJ12-es, DSMR-kompatibilis, galvanikusan leválasztott P1–USB, P1–Ethernet vagy P1–Wi‑Fi olvasó javasolt. A portot nem szabad közvetlenül egy ESP32 GPIO-ra kötni.
- Home Assistant: a telegramokból pillanatnyi teljesítmény, összes vételezett energia, tarifa és – konfigurációtól függően – feszültség/áram is beolvasható. Így a felső lakás teljes fogyasztása közel valós időben naplózható.
- Következő ellenőrzés: olvasó vásárlása előtt meg kell erősíteni, hogy a P1 port aktív és 115 200 bit/s IEC 62056-21/DSMR formátumot ad. Ha nincs adat, az elosztónál kell érdeklődni az aktiválásról.
Végleges vezetékes koncepció · két mérő
Egy leválasztott PoE–LAN olvasó, két külön P1 bemenet
A két egymás melletti Sanxing mérőhöz egy Olimex ESP32-POE-ISO ↗ kerül. A panel egyetlen Cat5e kábelen kap szabványos 802.3af tápot és 100 Mbit/s Ethernetet. A felső SX601 és az alsó SX631 saját RJ12 kábelt, saját 6N137 optocsatolót és saját UART-bemenetet kap; a mérőoldali áramkörök egymással és az ESP GND-jével sem közösek.
- Felső mérő: SX601 → 6N137 → GPIO16 / UART2 → külön Home Assistant-entitások.
- Alsó mérő: SX631 → 6N137 → GPIO13 / UART1 → külön Home Assistant-entitások és háromfázisú mezők, ha a telegram tartalmazza őket.
- LAN: GPIO23 MDC, GPIO18 MDIO, GPIO17 órajel, GPIO12 PHY-tápvezérlés az Olimex/ESPHome kiosztása szerint.
- P1: 115200 baud, 8N1, körülbelül 10 másodperces DSMR push telegram.
- Táplálás: egy PoE switchport vagy egyetlen Ubiquiti U-POE-AF injektor; USB-C PoE-splitter nem kell.
- Elhelyezés: egy IP65 ABS dobozban, a plombált téren kívül, külön tömszelencével mindhárom kábelhez.
Kapcsolás és rendelés
Két azonos, fizikailag elkülönített optocsatolós csatorna
Csatornánként P1/1 kapcsolódik P1/2-höz és egy 680 Ω-os ellenálláson keresztül a 6N137 bemeneti LED-jéhez; az adatút P1/5-ön záródik. Az ESP-oldalon a 6N137 3,3 V-ról működik, kimenete 4,7 kΩ-mal felhúzott, és 100 nF kerül közvetlenül a tápjára. P1/3 és P1/6 nem kapcsolódik az ESP GND-jéhez.
- 1× Olimex ESP32-POE-ISO, standard WROOM változat
- 2× 6N137-L és 2× DIL08 foglalat
- 2× 680 Ω, 2× 4,7 kΩ, 2× 100 nF
- 2× RJ12 6P6C kábel
- 1× SPCB-57 univerzális NYÁK és 1× STI1503 IP65 doboz
- 1× PoE-injektor csak akkor, ha nincs szabad 802.3af PoE switchport
- 35 m meglévő Cat5e és 2× keystone végpont
A teljes kapcsolási, GPIO-, ESPHome-, BOM- és beüzemelési terv a projektben: docs/adr/0002-dual-meter-poe-lan-reader.md
Hivatalos tájékoztatás: MVM – SX601 útmutató és okosmérők ↗ · MVM P1 port felhasználói interfész ↗ · 1563-18 EU típusvizsgálat ↗.
24/7 ALAPTERHELÉS85–95 W
A modem, router, switch, NAS, NVR, kamerák és okoseszközök becslése napi 2,1–2,3 kWh, évi 780–840 kWh. Ez ideális első célpont a külön DC rendszernek.

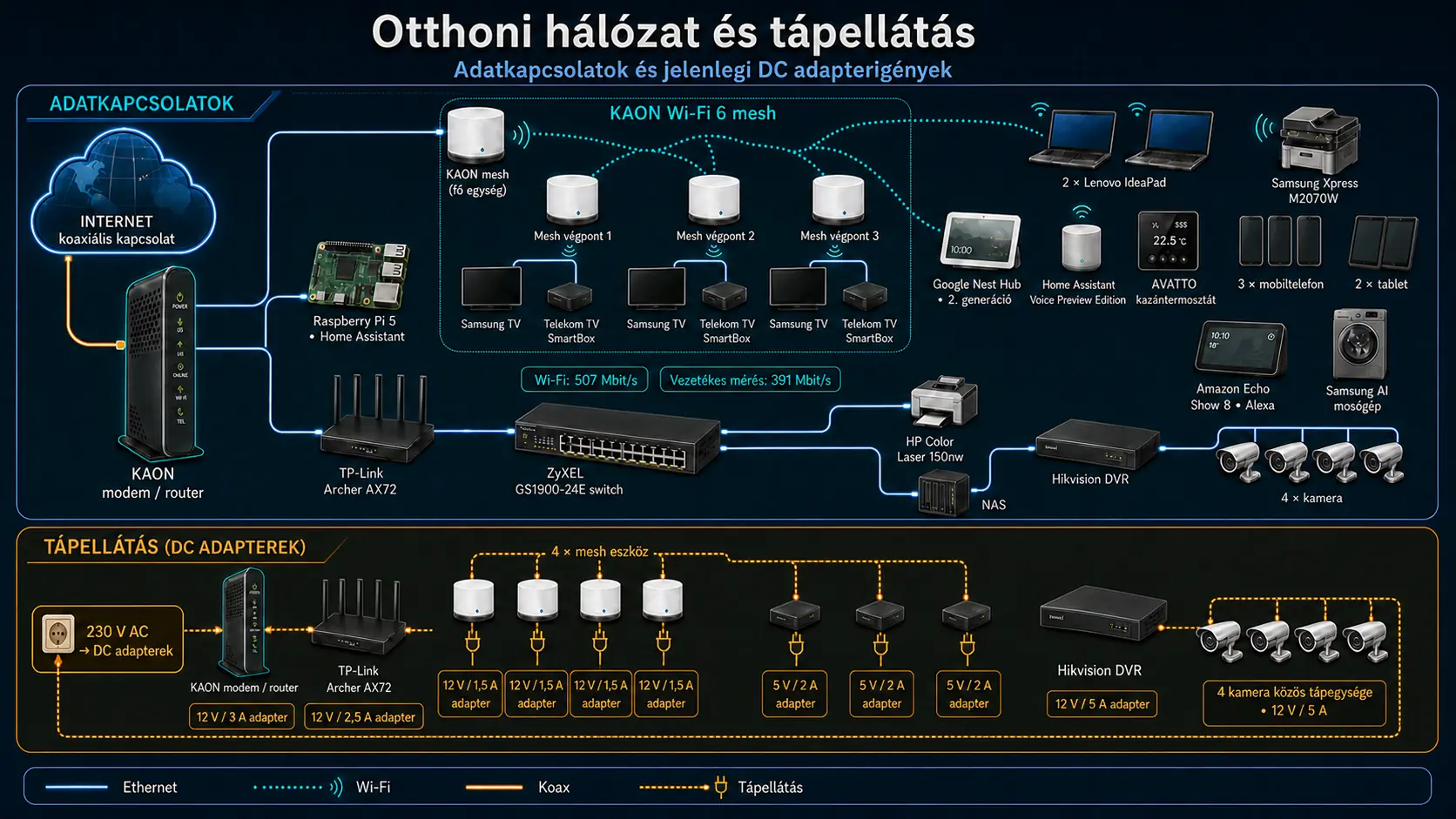

JELENLEGI INFRASTRUKTÚRAAdatkapcsolatok és DC adapterigények
Teljes méret ↗A borostyánsárga ágak a jelenlegi 230 V AC → DC adapteres tápellátást mutatják. A V/A érték az adapter névleges maximális kapacitása, nem a készülék tényleges folyamatos fogyasztása. Mobilon a rajz oldalra görgethető; kattintással teljes méretben nyílik meg.
Felső lakószint · saját család · teljes ismert leltár
Otthoni iroda, hálózat és okosotthon
A lista az emeleti nappali részletes fogyasztói mellett a ház ismert hálózati, televíziós és okosotthon-eszközeit is tartalmazza; az alsó lakás másik családjának fogyasztói nincsenek benne. A napi értékek használati becslések, amelyeket legalább egyhetes konnektoros méréssel pontosítunk.
| Fogyasztó | Darab | Becsült teljesítmény | Napi fogyasztási becslés | Jelenlegi ellátás | Javaslat |
|---|---|---|---|---|---|
| HP Color Laser 150nw | 1 | 282 W nyomtatás; 27 W kész; 1 W alvó; 0,2 W kikapcsolva | 0,025–0,05 kWh/nap heti kb. 50 oldal + folyamatos alvó mód | 220–240 V AC, belső táp | Maradjon AC-n; automatikus alvás/kikapcsolás |
| Samsung Xpress M2070W | 1 | 310 W nyomtatás; 30 W kész; ≤2,1 W energiatakarékos; <0,45 W kikapcsolva | 0,045–0,07 kWh/nap heti kb. 50 oldal + folyamatos energiatakarékos mód | 220–240 V AC, belső táp | Maradjon AC-n; Wi-Fi Direct kikapcsolása tovább csökkentheti az alvó fogyasztást |
| TEVO Tarantula 3D | 1 | S-300-12 tápegység: legfeljebb 300 W | 0,09–0,17 kWh/nap heti 4 óra használat napi átlagra osztva; 0,6–1,2 kWh/hét | 12 V DC / 25 A, saját 110/220 V-os tápról | Maradjon külön AC-n. A fűtött tárgyasztal nagy árama miatt nem köthető az általános szobai 12 V-os körre |
| Lenovo IdeaPad 5 15ITL05 (82FG00MPHV) | 2 | 2× legfeljebb 65 W; egyenként 52,5 Wh akkumulátor | 0,20–0,80 kWh/nap két gép, könnyű–intenzív napi használat | 20 V DC / 65 W gépenként, USB-C Power Delivery | 24 V-ról két külön 65 W-os USB-C PD kimenet vagy minőségi, legalább 140 W összteljesítményű kettős PD-modul; közvetlen 12 V nem megfelelő |
| ASUS VS278H kameramonitor | 1 | <45 W bekapcsolva; <0,5 W készenlét | 0,60–1,08 kWh/nap 24 órás, folyamatos kamerakép | 100–240 V AC, belső táp | Maradjon AC-n; fényerőcsökkentés és időzített éjszakai kijelzőkikapcsolás nagy megtakarítást adhat, ha megengedhető |
| LG 35WN75CP-B monitor | 1 | 45 W tipikus; 170 W max. USB-C töltéssel; <0,5 W alvó | 0,48–0,65 kWh/nap kb. 12 óra; a laptop USB-C töltése külön sorban | 19,5 V DC, külső adapter | Külön, legalább 170 W-os szabályozott 24→19,5 V ágról lehetne; nem a 12 V-os körről |
| Samsung C49HG90DMU monitor | 1 | 71 W tipikus; 113 W max.; <0,5 W alvó | 0,72–0,95 kWh/nap kb. 12 óra használat | 100–240 V AC, belső táp | Maradjon AC-n |
| LG 34WR50QK-B.AEU monitor | 1 | 31 W tipikus; 33,2 W max.; <0,5 W alvó | 0,32–0,40 kWh/nap kb. 12 óra használat | 19 V DC / 2,53 A, 48 W-os külső adapter | Jó jelölt külön szabályozott 24→19 V DC/DC ágra; közvetlen 12 V-ra nem köthető |
| KAON koaxmodem / Telekom Home Box | 1 | adapter névleges kapacitása legfeljebb 36 W; valós felvétel mérendő | 0,20–0,45 kWh/nap 24 órás működés, ideiglenes becslés | 12 V DC / 3 A | Pontos típusszám ellenőrzése után saját, a vezetékhez és mért terheléshez választott biztosított ág |
| TP-Link Archer AX72 router | 1 | adapter max. 30 W | 0,15–0,35 kWh/nap 24 órás működés | 12 V DC / 2,5 A | Kiemelt 12 V-os jelölt, saját 3 A-es ágbiztosítással |
| KAON AR1344E2(W) Wi-Fi 6 mesh | 4 | adapterenként legfeljebb 18 W; összes adapterkapacitás 72 W | 0,30–1,73 kWh/nap négy egység, 24 órás működés; valós felvétel mérendő | 4 × 12 V DC / 1,5 A | Csak mérés után központosítható; egységenként külön biztosított ág és feszültségesés-ellenőrzés szükséges |
| Telekom TV SmartBox | 3 | adapterenként legfeljebb 10 W | 0,12–0,72 kWh/nap használattól és készenléttől függ; mérendő | 3 × 5 V DC / 2 A | Gyári adapterrel maradjon, vagy egységenként külön stabil 5 V-os, biztosított helyi DC/DC ágat kapjon |
| Samsung TV | 3 | pontos típusonként ellenőrizendő | mérendő Luca szobája, háló és étkező | 230 V AC | Maradjon AC-n; típusszám, energiacímke és egyhetes mérés szükséges |
| Zyxel GS1900-24E switch | 1 | legfeljebb 15,6 W; nem PoE | 0,15–0,37 kWh/nap 24 órás működés, portterheléstől függ | 100–240 V AC, belső táp | Maradjon AC-n vagy később kis inverteres IT-ágon |
| D-Link ShareCenter NAS | 1 | modell még nem biztos; adapter max. 36 W | 0,25–0,75 kWh/nap 24 órás működés; HDD-alvás erősen befolyásolja | 12 V DC / 3 A | Jó 12 V-os jelölt, külön 4 A-es ág és lemezindítási tartalék |
| Google Nest Hub (2. generáció) | 1 | 15 W-os gyári adapter; becsült átlag 3–7 W | 0,072–0,168 kWh/nap 24 órás működés | saját DC tápcsatlakozó, nem szabványos USB-táp | Egyelőre a gyári adapterrel maradjon AC-n. Az UK dugóhoz tartós használatra minőségi EU adapter vagy megfelelő eredeti EU tápegység kell; DC-átalakítás csak az adapter címkéjének ellenőrzése után |
| Amazon Echo Show 8 (Alexa) | 1 | generáció és adaptercímke alapján pontosítandó | 0,05–0,20 kWh/nap 24 órás működés, ideiglenes becslés | gyári külső adapter | Mérésig maradjon gyári tápon; DC-központosítás csak feszültség, polaritás és csatlakozó ellenőrzése után |
| Raspberry Pi 5, 8 GB + microSD | 1 | becsült átlag 5–10 W; 25 W rendszerkeret | 0,12–0,24 kWh/nap 24 órás Home Assistant működés | 5 V / 5 A USB-C; a hivatalos tápegység 27 W | Külön, stabil 5,1 V / legalább 5 A ág, rövid kis ellenállású kábel és saját biztosítás. A 3 A-es táp működhet, de korlátozza az USB-perifériák áramát |
| Home Assistant Voice Preview Edition | 1 | becsült átlag 1–3 W; legfeljebb 10 W | 0,024–0,072 kWh/nap 24 órás működés | 5 V / 2 A USB-C | Jó helyi 5 V-os célpont; külön 2,5 A-es ág vagy megfelelő tartalékú, biztosított USB-kimenet |
| IKEA NÄVLINGE A1901 asztali LED | 1 | 1,9 W; 220 lm; 2700 K | 0,004–0,012 kWh/nap 2–6 óra használat | 7 V DC | Nem köthető közvetlenül 5 vagy 12 V-ra; kis szabályozott 12→7 V DC/DC vagy gyári adapter |
| KXG-TD003 USB-s asztali LED | 1 | 6,9 W; kb. 1,4 A 5 V-on; 700 lm; 2700–6500 K | 0,014–0,041 kWh/nap 2–6 óra használat | 5 V DC USB, jelenleg a kábelmodem USB-portjáról | Kerüljön külön stabilizált 5 V / 2 A ágra; a modem USB-portja ne legyen tartós világítási tápegység |
| LivarnoLux 55154 asztali LED | 1 | 5 W; hálózati adapterrel legfeljebb 6 W | 0,01–0,03 kWh/nap 2–6 óra használat | 5 V DC / kb. 1 A | Közvetlenül jó a szabályozott 5 V-os ágra, külön 1,5 A-es biztosítással |
| Mennyezeti LED | 1 | 10–30 W | 0,02–0,18 kWh/nap 2–6 óra; teljesítménye még mérendő | jelenleg valószínűleg 230 V | Maradjon külön AC-n, amíg nincs DC-s lámpatest |
| Hikvision iDS-7204HQHI-M1/E DVR | 1 | készülék maximuma kb. 18 W; a beépített adapter kapacitása 60 W | 0,22–0,43 kWh/nap 24 órás működés, lemezterheléstől függ | 12 V DC / 5 A adapter | A biztosítást a készülék, a vezeték és a mért indulási áram alapján kell választani, nem az adapter 5 A-es címkéje alapján |
| Hikvision DS-2CE17H0T-IT3F kamerák | 4 | kameránként legfeljebb 4,3 W; együtt max. kb. 17,2 W; a közös adapter kapacitása 60 W | 0,24–0,41 kWh/nap négy kamera, 24 órás működés; éjjeli IR növeli | közös 12 V DC / 5 A adapter; analóg videó, nem PoE | Kameránként külön biztosított ág ajánlott. Közös táplálás előtt polaritás-, földhurok- és képzajvizsgálat kell; szükség esetén izolált DC/DC alkalmazandó |
| AVATTO WT50-BH-3A kazántermosztát | 1 | becsült átlag 0,5–1,5 W; 3 A-es kapcsolókimenet | 0,012–0,036 kWh/nap 24 órás működés; saját fogyasztása mérendő | 100–240 V AC, 50/60 Hz | Nem 5/12 V-os fogyasztó. Maradjon az épület 230 V-os vezérlési körén; bekötését villanyszerelő és a kazán dokumentációja alapján kell elvégezni |
| Samsung AI mosógép | 1 | pontos típusszám és energiacímke alapján számítandó | mérendő programonként és ciklusszámból | 230 V AC | Maradjon saját AC áramkörön; a fogyasztást teljes mosási ciklusokra kell mérni |
| Mobil eszközök: 3 telefon + 2 tablet | 5 | töltőktől és használattól függ | 0,05–0,20 kWh/nap közös, ideiglenes becslés | USB 5–20 V, töltőtől függően | Minősített USB-C PD töltő vagy megfelelő teljesítményű helyi PD-modul; eszközönkénti protokollt nem szabad megkerülni |
Gyártói adatok: HP 150nw ↗ · Samsung M2070W ↗ · ASUS VS278 ↗ · LG 35WN75CP ↗ · LG 34WR50QK ↗ · Samsung CHG90 ↗ · Zyxel GS1900 ↗ · Hikvision DVR ↗ · Hikvision kamerák ↗ · Raspberry Pi 5 ↗ · Pi tápellátás ↗ · HA Voice PE ↗ · Nest Hub ↗ · AVATTO WT50 ↗.
Pontosítási sorrend
Hol van még 3,82 kWh/nap bizonytalanság?
A monitorok üzemidejét, a 3D nyomtatást, a heti nyomtatott oldalszámot és a kamerák típusát már pontosítottuk. A következő nagy lépést a tényleges konnektoros mérés és a többi nagy csoport használati ideje adja.
- Négy monitor: még kb. 0,96 kWh/nap. Az üzemidő ismert; most a fényerő és a valós wattfelvétel miatt egyenként 24 órás, majd közösen 7 napos mérés kell.
- Két laptop: 0,60 kWh/nap. Egy közös fogyasztásmérős elosztón 7 napig mérjük a töltést és használatot; az akkumulátor miatt pillanatnyi wattmérés nem elég.
- NAS: 0,50 kWh/nap. Pontos típusszám, lemezek száma, HDD-alvás állapota és 7 napos mérés szükséges.
- Modem + router + KAON + switch: együtt kb. 0,75 kWh/nap. Közös, 24 órás hálózati csoportként mérhető; ezután csak a problémás eszközt kell különválasztani.
- Négy kamera + DVR: együtt még kb. 0,38 kWh/nap. A kameratípus ismert; a közös kamera-táp és a DVR külön 24 órás mérése mutatja meg a nappali és éjjeli IR-üzem tényleges eltérését.
- Világítás és nyomtatók: együtt már csak kb. 0,23 kWh/nap. A lámpák napi üzemideje, valamint az dönti el a maradékot, hogy a nyomtatók folyamatosan alvó módban maradnak-e vagy használaton kívül kikapcsoljuk őket.
Mérés után megvalósítható első lépés
Mért terhelésre méretezett központi 12 V-os elosztás
A KAON modem, négy KAON mesh, TP-Link router, D-Link NAS és Hikvision rendszer névlegesen 12 V-os, de ettől még nem köthetők automatikusan egy közös tápegységre. Az adaptercímkék összege már a NAS nélkül is kb. 258 W, ezért a korábbi 12 V / 20 A javaslat nem igazolt. Legalább egyhetes mérés, indulásiáram-vizsgálat és 25–30% üzemi tartalék alapján várhatóan több elkülönített ág vagy körülbelül 30–40 A összkapacitás szükséges.
- Minden eszköz külön, feliratozott csillagpontos ágat kapjon; a biztosító elsődlegesen a vezetéket védi.
- A biztosítóértékeket nem az adapter címkéjéből, hanem a készülék maximumából, az indulási áramból és a vezeték terhelhetőségéből kell meghatározni.
- A kamerák és DVR közös táplálása előtt földhurok-, képzaj- és koaxon folyó kiegyenlítőáram-vizsgálat szükséges; indokolt esetben izolált DC/DC kell.
- Az 5 V-os kör ne egyetlen hosszú vezetéken fusson: a Pi külön 5,1 V / 5 A, a Voice PE külön 5 V / 2 A, a TV boxok pedig egységenként 5 V / 2 A helyi ágat kapjanak.
- A tápegység vagy DC/DC tartós terhelése maradjon a gyártó által megengedett tartományban; a tervezési cél legfeljebb kb. 70–80%.
- Csak minősített, galvanikusan megfelelő SELV tápegység és zárt, szellőző, tűzálló elosztódoboz használható. A gyári adapter kiváltása garanciális és EMC-következménnyel járhat.
- A Zyxel switch belső 230 V-os tápos, a TEVO 12 V / 25 A tápegysége pedig külön nagyáramú rendszer maradjon.
Beszerzési útiterv
A legolcsóbb kezdéstől a végső rendszerig
Minden lépcső önmagában használható. A 24 V-os pilot később külön IT/DC szünetmentes alrendszer marad, így nem kell kidobni.
Előkészítés
Mérés és fogyasztáscsökkentés
Fogyasztásmérő, nyomtatók és monitorok időzítése, NAS/HDD-alvás, fölösleges készenlétek megszüntetése.
Abszolút minimum
Egy szoba, tanuló rendszer
100 W panel, 12,8 V / 20 Ah LiFePO₄, 10 A MPPT, egy biztosított ág és helyi 5 V DC/DC.
Ajánlott első vásárlás
470 W / 24 V IT-pilot
Tongwei 470 W, Victron 100/20, natív 25,6 V / 50 Ah LiFePO₄, 24→12 V konverter és biztosított DC elosztás.
DC bővítés
Több szoba és több termelés
Második azonos panel, nagyobb MPPT szükség szerint, több külön biztosított 12 V-os ág, mérés és hálózati tartaléktöltés.
Teljes ház
5,5–6,5 kWp, 230 V
Engedélyezett hálózati vagy hibrid inverter, külön tetőmező, AC/DC védelem; opcionálisan 10–15 kWh kompatibilis 48 V-os akkumulátor.
Az ajánlott első működő rendszer
24 V központ, 12 V a szobákig, 5 V helyben
A 470 W-os panelhez a 24 V-os akkumulátor illeszkedik jól. A központban 24→12 V konverter készíti a szobai gerincet; az 5 V pedig minden helyiségben helyben készül.
- Kevesebb feszültségesés és ESP32-reset
- Minden szoba külön lekapcsolható és biztosítható
- Könnyen bővíthető új LED-del vagy projekttel
☀Napelem470 W
→
▣MPPT20 A
→
▰LiFePO₄25,6 V / 50 Ah
→
⑥DC/DC24→12 V
↳ LED 12 V↳ DC/DC 5 V↳ Kijelző
A 24 V-os pilot költsége
Az ajánlott első kosár
Anyagköltség, saját szereléssel. A 230 V-os oldal és a végleges HMKE nincs ebben az összegben.
Termelés
470 W panel + MPPT
≈81 ezer Ft
- Tongwei 470 W: kb. 34 ezer
- Victron 100/20: kb. 47 ezer
- 24 V-on kb. 17 A töltés
Jól illeszkedő panel–vezérlő pár
Tárolás
25,6 V / 50 Ah
140–220 ezer Ft
- kb. 1,28 kWh névleges energia
- beépített BMS
- alacsony hőmérséklet-védelem
Natív 24 V ajánlott, nem vegyes akkuk
Biztonság és elosztás
DC/DC + védelem
75–170 ezer Ft
- 24→12 V, mérés alapján 30–40 A vagy több elkülönített konverter
- fő- és ágbiztosítékok
- kábelek, saruk, doboz, rögzítés
A végleges méretet a valós csúcsterhelés és az indulási tartalék adja
Beszerzési lista
Előbb minden adatlap és maximális töltőáram ellenőrzendő; ez nem automatikus kosár.
Tongwei TWMNH-48HW470W, 470 Wkb. 34 277 Ft bruttótermék ↗
Victron SmartSolar 100/20 MPPTkb. 47 ezer Fttermék ↗
25,6 V / 50 Ah LiFePO₄, BMS140–220 ezer Ftinverterfüggetlen pilot
24→12 V stabilizált DC/DC, mérés alapján 30–40 A vagy több külön egység30–60 ezer Ft
DC főbiztosító, főkapcsoló, ágelosztó25–45 ezer Ft
PV-/akkukábel, csatlakozók, doboz, rögzítés35–70 ezer Ft
Panel-ár/érték összevetés
| Panel | Bruttó ár | Teljesítmény | Kb. Ft/W | Mikor jobb? |
|---|---|---|---|---|
| Ulica Solar | 37 973 Ft | 550 W | 69,0 | 24 V-on maximális Ft/W, nagyobb méret |
| JA Solar, piactér | 32 470 Ft | 470 W | 69,1 | ha a szállítás és garancia tiszta |
| DAS Solar | 31 737 Ft | 455 W | 69,8 | legalacsonyabb helyi vételár |
| Tongwei TWMNH-48HW | 34 277 Ft | 470 W | 72,9 | jó méret, dupla üveg, későbbi kétpaneles sor |
| Trina Vertex S+ | 36 290 Ft | 470 W | 77,2 | márka és kisebb tömeg fontos |
Egyetlen külföldi panelt a 79–119 eurós tipikus nagyméretű szállítás miatt általában nem éri meg rendelni. Több panel vagy személyes átvétel esetén változhat a sorrend.
Gyors méretezés
Napi fogyasztás kalkulátor
Durva tervezési becslés; a valós veszteséget, árnyékot és téli termelést külön kell ellenőrizni.
Napi energiaigény
2592 WhAjánlott 24 V-os akku127 Ah
Ajánlott panel1050 W körül
20% rendszer-veszteséggel, 80% használható akkukapacitással és óvatos 2,5 csúcsidejű napórával számolva. A pilot 50 Ah-ja nem teljes napi autonómia.
Rézvezeték, külön biztosítva
Milyen kábel menjen a szobákba?
Irányadó méretek legfeljebb kb. 2,5–3% feszültségeséshez. A távolság egyirányú; a számítás az oda-vissza hosszt is figyelembe veszi.
| Távolság | 3 A / 36 W | 5 A / 60 W | Tipikus használat |
|---|---|---|---|
| 3 m | 1,5 mm² | 2,5 mm² | Közeli helyiség |
| 5 m | 1,5–2,5 mm² | 2,5 mm² | Átlagos szobai ág |
| 10 m | 4 mm² | 6 mm² | Távolabbi szoba |
| 15 m | 6 mm² | 10 mm² | Itt már fontold meg a 24 V-ot |
Részletes számítás: Victron Wiring Unlimited ↗
Szobai végpontok
12 V és szabályozott 5 V a falon
A képek koncepciók, nem késztermék-ajánlások. A cél egyértelmű polaritás, 230 V-tal összetéveszthetetlen csatlakozás és elölről szervizelhető elektronika.
Kulcsolt DC-csatlakozó
Anderson Powerpole PP15/30 jellegű, vörös/fekete, polaritáshelyes kivitel. Ne legyen Schuko-formájú, és ne használjunk univerzális 5,5×2,1 mm-es hordócsatlakozót nagyobb áramhoz.
- javasolt aljzati határ: 5 A / 60 W
- külön központi ágbiztosító
- felirat: „12 V DC” és polaritás
- érintésvédett, fedeles előlap
USB-C és USB-A
A szobába érkező 12 V-ból helyben készülő, stabilizált 5 V. Az USB-C forrásmodulnak szabályosan jeleznie kell a rendelkezésre álló áramot; egyszerű mechanikus átkötés nem elegendő.
- 5 V / 3 A USB-C célérték
- opcionális 5 V / 2,4 A USB-A
- túláram- és túlmelegedés-védelem
- alacsony üresjárási fogyasztás
Hozzáférhető DC/DC modul
Az elektronika nem maradhat szabadon a falüregben. Az előlap levételével cserélhető, megfelelően mély és hőálló dobozba kerüljön, vagy külön szobai szervizdobozba.
- bejövő 2×2,5 mm² tipikusan
- tehermentesítés és érvéghüvely
- éghető hőszigeteléstől elválasztva
- mérhető, dokumentált kapocspontok
Pincei 24 Vakku + főbiztosító
→24→12 Vközponti, izolált DC/DC
→Szobai ágsaját biztosíték + 2×2,5 mm²
→12 V aljzatközvetlen, kulcsolt
+12→5 V USBhelyi, hozzáférhető modul
A háttérben
Pincei DC-központ
- PV-kábel és tető felőli leválasztás
- MPPT töltésvezérlő
- akkumulátor főbiztosítója és főkapcsoló
- árammérő shunt a negatív ágon
- 24→12 V izolált DC/DC
- szobánként külön biztosíték
- vezetékes Ethernet/monitorozás
- hő- vagy füstérzékelő
A végleges 230 V-os inverter ugyanebben a száraz gépészeti térben lehet, de saját gyártói szerelési távolságokkal és külön AC-védelemmel.
Vitamentes energiaosztás
Két lakószint, két külön szolgáltatói mérő
A felső szint a saját családé, az alsó szintet a másik család használja, és mindkét lakásnak már most külön szolgáltatói villanyórája van. A feldolgozott számlák és a nappali-leltár kizárólag a felső lakáshoz tartoznak. A későbbi napelemes rendszer csatlakozási pontját ezért előre ki kell választani: felső mérő, alsó mérő vagy jogilag és műszakilag rendezett közös konstrukció.
→
Felső lakás · saját családkülön szolgáltatói mérő; a mostani számlák és leltár ide tartoznak
→Alsó lakás · másik családkülön szolgáltatói mérő és külön elszámolás
→Közös ágpince, lépcsőház, hálózat és rendszer önfogyasztása
Két hivatalos mérési pont már megvan
Mindkét lakás saját szolgáltatói mérővel és számlával rendelkezik, ezért a hálózati fogyasztás elszámolása eleve elkülönül. Egyetlen HMKE termelése azonban nem írható át automatikusan a másik felhasználási helyre; közös hasznosításhoz külön jogi konstrukció vagy két külön rendszer lehet szükséges.
Hiteles almérés
Egy szolgáltatói mérő mögött mindkét lakás kapjon plombálható, megfelelő pontosságú, lehetőleg MID megfelelőségű AC almérőt. A 12 V-os ágakhoz külön DC Wh-mérő kell. A mérők állása legyen egyszerre hozzáférhető, naplózott és exportálható.
Írásban, még a telepítés előtt
A hálózatból vételezett energiát tényleges mérés szerint osszátok. A közös fogyasztást, inverterveszteséget és akkumulátorveszteséget tulajdoni hányad, fix 50–50 vagy mért fogyasztási arány alapján lehet felosztani — egyetlen előre rögzített módszerrel.
Javasolt havi kimutatás
- Lakás A és B hálózati fogyasztása külön.
- Lakásonkénti közvetlen napenergia és akkumulátorból kapott energia.
- Közös terek külön fogyasztása.
- PV-termelés, hálózati betáplálás és rendszer vesztesége.
- Forintérték az adott havi tényleges számla alapján, azonos képlettel.
Fontos: belső almérő önmagában nem hoz létre külön szolgáltatói felhasználási helyet. Ha a lakók egymásnak számláznának vagy rendszeresen továbbértékesítenének energiát, a szerződéses és adózási keretet szakértővel kell tisztázni.
A végső cél
A teljes házas 230 V-os rendszer
A számlák alapján az éves energiamérleghez 5,5–6,5 kWp reális kiindulás jó tájolás és alacsony árnyék mellett. A pontos méretet tetőfelmérés és órás terhelési profil után kell véglegesíteni.
KÜLÖN MARAD
+24 V-os DC/IT pilot
Router, NAS, kamerák, LED, ESP32. Saját panel, MPPT és akkumulátor; helyi szünetmentes rendszer.
KÉSŐBB ÉPÜL
48 V-os hibrid / 230 V
A teljes ház külön, engedélyezett inverterrel és azzal kommunikáló akkumulátorral.
Megrendelés előtti kötelező kapuk
- Tetőfelmérés: tájolás, dőlés, árnyék, szarufák, hó- és szélterhelés.
- Csatlakozási teljesítmény, fázisszám, mérőhely és betáplálási lehetőség ellenőrzése.
- Igénybejelentés; mindig a beadáskor érvényes elosztói szabályok számítanak.
- Az inverter aktuális FEAK-/elosztói megfelelőségének ellenőrzése még vásárlás előtt.
- Hibrid rendszernél inverter–BMS–akkumulátor kommunikációs kompatibilitás.
- Jogosult tervező/kivitelező, AC/DC védelem, túlfeszültség- és villámvédelmi vizsgálat.
2026. augusztus 1-től az új HMKE-igényeknél a FEAK-megfelelőséggel nem rendelkező inverterek nem alkalmazhatók. MVM tájékoztató ↗ · HMKE folyamat ↗ · betáplálási térkép ↗
Az akkumulátor helye
Száraz, hűvös, hozzáférhető
✓ Jó hely
- száraz, temperált gépészeti helyiség; töltés csak az akkumulátor adatlapja szerinti hőmérsékleten
- BMS által vezérelt töltésletiltás hidegben; a tervezett Victron LiFePO₄ esetén +5 °C alatt ne töltsön
- nem éghető, stabil felület, szellőző tér és szerelési hozzáférés
- naptól, kazántól és éghető tárolótól távol
× Kerüld
- padlás és nyirkos pince
- hálószoba és menekülési útvonal
- légmentesen lezárt kis szekrény
- kartondobozok és gyúlékony anyagok közelsége
Tovább olvasnál?
Források és ellenőrzőlista
PDFWiring UnlimitedKábel, feszültségesés, biztosíték
MANUALLiFePO₄ telepítésElhelyezés és szellőzés
TEMPTöltési hőmérsékletHideg elleni védelem
PANELTongwei 470 W adatlapVoc, Vmp, áram és méret
230 VInverterfeszültség választása12 / 24 / 48 V rendszerhatárok
HMKEHálózati csatlakozásIgénybejelentés és követelmények
Ez az oldal előzetes tervezési segédlet, nem kiviteli terv. Tetőszerelés, túlfeszültség-/villámvédelem, épületben vezetett kábelezés és üzembe helyezés előtt kérj helyszíni ellenőrzést megfelelő villamos szakembertől.
